Die Diode
Die Diode ist ein Bauelement der Elektronik mit Stromfluss in nur einer Richtung, denn in der Gegenrichtung sperrt sie und läßt somit keinen Strom durch.
Polarität
Dioden haben zwei Anschlüsse die nicht verwechselt werden dürfen: Anode (+) und Kathode (-).

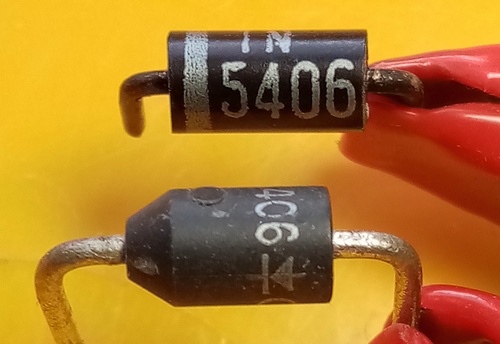

Im Normalfall kennzeichnet die Kathodenseite (-) ein silberner Ring.
Rechts im Bild sieht man jedoch einen Aufdruck des Schaltzeichens. Hier an der Kathodenseite (-) statt einem Ringaufdruck ist das Gehäuse der Diode verjüngt.
Mit einer Diode wird der Strom in einer bestimmten Richtung gesperrt.
Dioden werden zur Gleichrichtung, einer Umwandlung von Wechselspannung in Gleichspannung, eingesetzt. Siehe auch: Gleichrichter
Durchlassrichtung

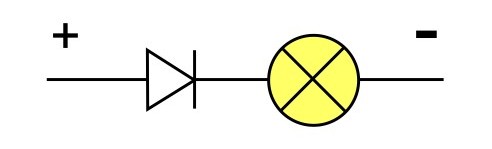

Bei der Durchlassrichtung fließt der Strom von der Anode (+) zur Kathode (-) ungehindert durch und bringt das Lämpchen zum Leuchten.
Sperr-Richtung

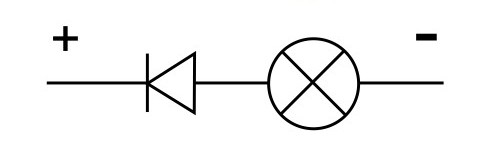

Bei der Sperr-Richtung wird der Strom von der Kathode (-) blockiert, läßt keinen Strom durch, und somit leuchtet das Lämpchen nicht!
Schottky-Dioden
Schottky-Dioden, auch Hot-Carrier-Diode genannt.
Die Eigenschaften
Sie zeichnen sich durch schnelles Schalten, geringe Durchlassspannung und hohe Strombelastbarkeit aus.
Anwendungen
Schnelle Schaltdiode und Mikrowellentechnik
Schaltzeichen

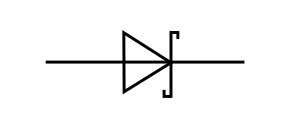

Offiziell wird das Schaltzeichen der Schottky-Diode (wie rechts im Bild) verwendet. Wegen der Vereinfachung kommt es auch vor, daß das normale Schaltzeichen einer Diode dafür verwendet wird.
Weiterführende Links
Kleine Vergleichsliste verschiedener Dioden
| Typ | Bezeichnug | A | V |
|---|---|---|---|
| Si-Schaltdiode | 1 N 914 | 0,2 | 75 |
| Si-Universaldiode | 1 N 4001 | 1 | 50 |
| Si-Universaldiode | 1 N 4002 | 1 | 100 |
| Si-Universaldiode | 1 N 4003 | 1 | 200 |
| Si-Universaldiode | 1 N 4004 | 1 | 400 |
| Si-Universaldiode | 1 N 4005 | 1 | 600 |
| Si-Universaldiode | 1 N 4006 | 1 | 800 |
| Si-Universaldiode | 1 N 4007 | 1 | 1000 |
| Si-Schaltdiode | 1 N 4148 | 0,2 | 75 |
| Si | 1 N 5400 | 3 | 50 |
| Si | 1 N 5401 | 3 | 100 |
| Si | 1 N 5402 | 3 | 200 |
| Si | 1 N 5404 | 3 | 400 |
| Si | 1 N 5405 | 3 | 500 |
| Si | 1 N 5406 | 3 | 600 |
| Si | 1 N 5407 | 3 | 800 |
| Si | 1 N 5408 | 3 | 1000 |
| Schottky | 1 N 5818 | 1 | 30 |
| Schottky | 1 N 5819 | 1 | 40 |
| Schottky | 1 N 5822 | 3 | 40 |
| Schottky | 1 N 5823 | 5 | 20 |
| Schottky | 1 N 5824 | 5 | 30 |
| Schottky | 1 N 5825 | 5 | 40 |
| Schottky | 1 N 6263 | 0,015 | 60 |
| Schottky | B 140 | 1 | 40 |
| Schottky | B 240 | 2 | 40 |
| Schottky | B 340 | 3 | 40 |
| Schottky | B 360 | 3 | 60 |
| Schottky | BAT 41 | 0,1 | 100 |
| Schottky | BAT 48 | 0,35 | 40 |
| Schottky | BAT 60 A | 3 | 10 |
| Leistungsdiode | BY 127 | 0,8 | 800 |
| Si-Universaldiode | BY 227 | 1,33 | 800 |
| Si-Universaldiode | BY 251 | 3 | 200 |
| Leistungsdiode | BY 255 | 3 | 1,3kV |
| Schottky | MBR 320 | 3 | 20 |
| Schottky | MBR 330 | 3 | 30 |
| Schottky | MBR 340 | 3 | 40 |
| Schottky | MBR 350 | 3 | 50 |
| Schottky | MBR 360 | 3 | 60 |
