Der Festspannungsregler
... erzeugt aus einer höheren Eingangsspannung eine niedrigere ständig gleichbleibende Spannung. Da es die FSR in verschiedenen Spannungen gibt, ist es ein leichtes eine beständige Spannung zu handhaben..
Festspannungsregler der 78xx-Serie für positive Spannungen können eine Ausgangsspannung von 5, 6, 8, 9, 12, 15, 18 oder 24 V abgeben. Für eine korrekte Funktion sollte die Eingangsspannung mindestens 2 bis 3 V höher als die Ausgangsspannung sein.
Ist die Eingangsspannung weitaus höher, muss diese als Verlustleistung an einen Kühlkörper abgegeben werden können. Daher hat ein Festspannungsregler ein Montageblech mit Loch zur Befestigung. Es ist jedoch zu beachten, daß das Montageblech meist mit Masse / Ground verbunden ist!
Anschlüsse
Festspannungsregler haben drei Anschlüsse: IN als Eingang, GND als Masse (Ground) und OUT als Ausgang.
Ebenso ist "ICO" eine gängige Belegung der Anschlüsse: "I" als Input, "C" als Common (Masse) und "O" für Output.
Zu beachten ist die unterschiedliche Anschluss-Belegung bei den unterschiedlichen Ausgangs-Strömen.

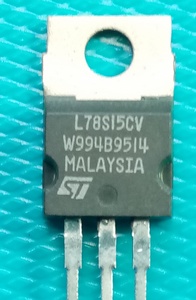

78 S 15
Schaltzeichen
Ausgangsstrom
Die normalen FSR können einen Strom von 0,1 und 1 und 2 Ampere liefern.
Wie bereits erwähnt, ist auf die unterschiedliche Anschluss-Belegung zu achten!
78 L xx = 0,1 A
78 M xx = 0,5 A
78 xx = 1 A
78 S xx = 2 A
78 L xx
O - C - I
78 xx
I - C - O
78 S xx
I - C - O
Das linke Gehäuse ist nur aus Kunststoff und heißt "TO-92". Die anderen zwei mit Metallfahne zur Montage: "TO-220"
Achtung: Diese Metallfahne ist meist mit Masse ( C oder G ) verbunden.
