Meine kleine Formelsammlung

Da es in der Elektronik sehr viele unterschiedliche Formeln gibt, führe ich in meiner Übersicht nur die von mir verwendeten Formeln auf:



BenennungFormel-
Zeichen
EinheitEinheits-
Zeichen
Elektr. Feldstärke E Volt/Meter V/m
Elektr. FlussdichteDCoulomb/m²C/m²
Elektr. LadungQCoulombC
Elektr. LeitwertG in SiemensS
Frequenz f in Hertz Hz
InduktivitätLin HenryH
KapazitätC in Farad F
Leistung Pin Watt W
SpannungUin VoltV, mV, kV
Spezif. Widerstand ρ (Rho) Ohm mal mm² / meter Ω * mm² / m
StromdichteJAmpere/QuadratmillimeterA/mm²
StromstärkeIin AmpereA, mA
WiderstandRin OhmΩ, kΩ, MΩ

BeleuchtungsstärkeEvin Lux lx
Farbtemperatur  in Kelvin K
Lichtstärke Iv in Candela cd
LichtstromΦv in Lumen lm
Wellenlänge  in Meter m
www.electronics-tutorials.ws/de/dctheorie/elektrische-masseinheiten.html www.sonnentaler.net/dokumentation/wiss/elektrizitaet/grundlagen/physikalische-groessen-elektrizitaet Suchen: Elektrische Größen und Formelzeichen




Das Ohmsche Gesetz


R in Ω = Widerstand
U in V = Spannung
I in A = Stromstärke










Widerstand

Widerstand


Serienschaltung von R1 und R2 und R3

Iges    =    I 1    =    I 2    =    I 3

Uges = U1 + U2 + U3

Rges = R1 + R2 + R3


U1    =    I * R1

U1 = Uges - U2 - U3

I1 = Iges    =    U1 / R1

R1    =    U1 / I


U2    =    I * R2

U2 = Uges - U1 - U3

I2 = Iges    =    U2 / R2

R2    =    U2 / I


U3    =    I * R3

U3 = Uges - U1 - U2

I3 = Iges    =    U3 / R3

R3    =    U3 / I

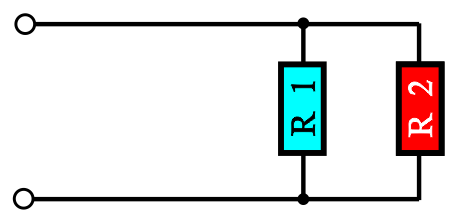

Parallelschaltung von R1 und R2

Parallelschaltung von R1 und R2 und R3

Uges = U1 = U2 = U3

Iges    =    I 1    +    I 2    +    I 3

Rges    =    Uges / Iges


I 1    =    Iges    -    I 2    -    I 3

I 1    =    Uges / R 1

R 1    =    Uges / I 1

G 1    =    1 / R 1


I 2    =    Iges    -    I 1    -    I 3

I 2    =    Uges / R 2

R 2    =    Uges / I 2

G 2    =    1 / R 2


I 3    =    Iges    -    I 1    -    I 2

I 3    =    Uges / R 3

R 3    =    Uges / I 3

G 3    =    1 / R 3



Kondensator


Kondensator


Parallel-Schaltung mit C1 und C2 und C3

Cges = C 1 + C 2 + C 3

C 1 = Cges - C 2 - C 3

C 2 = Cges - C 1 - C 3

C 3 = Cges - C 1 - C 2

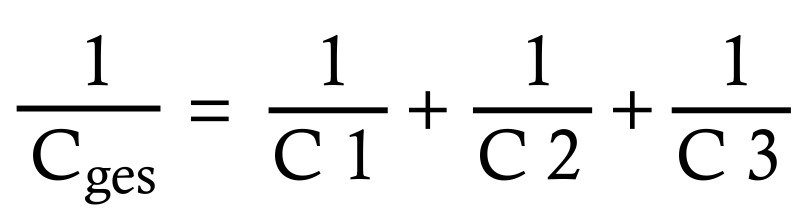

Serien-Schaltung mit C1 und C2 und C3

Mehr Infos zu Bauteilen und Elektronik:  reicheltpedia
oder hier noch mehr über Formeln:  sengpielaudio.com
Spannung, Stromstärke, Widerstand & Leistung:  sengpielaudio.com
