LCD-Display 2x16
Ein LCD-Display mit I2C und 2 Zeilen zu je 16 Zeichen
Durch die Ausführung von I2C benötigt das LCD-Display nur vier Anschlüsse: Plus und Minus Stromversorgung, sowie SCL und SDA.
Die Anzeige ist einfarbig.
Der benötigte Treiber:
LiquidCrystal_I2C.h

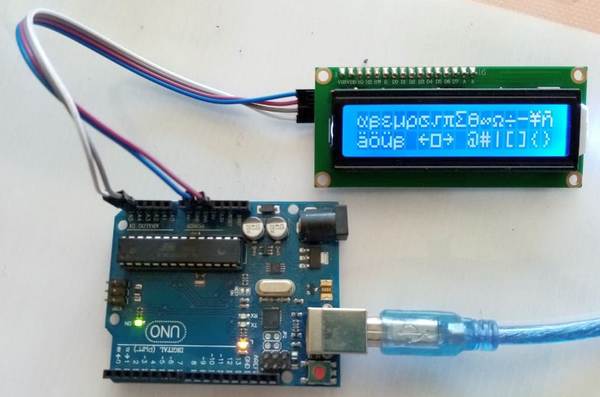

Griechische, mathematische und elektronische Zeichen, sowie deutsche Umlaute
Die Anschlüsse
Da es ein IIC - oder auch I2C - Display ist, verläuft die Verkabelung mit nur zwei Anschlüssen recht einfach, neben 5 Volt und Ground. Die beide andere Anschlüsse sind SCL und SDA.
Am UNO R3 kommt
SCL an Pin A5
und
SDA an Pin A4 .
Nun wird es Interessant!
Die Ausgabe erfolgt in 2 Zeilen zu je 16 Zeichen.
Typisch Computer: er beginnt bei "0" zu zählen!
Das erste Zeichen beginnt also bei 0 - nicht bei 1! Die erste Zeile heißt Zeile 0, die zweite Zeile ist 1.
Vielleicht wird es jetzt verständlicher, was im Sketch "lcd.setCursor(12, 1);" bedeutet: das 13.te Zeichen in der zweiten Zeile .....
I2C oder IIC - Adresseingabe
Die Adresse des Displays für den Anschluss am Arduino ist das Wichtigste. Wird einfach nur alles angeschlossen, funktioniert es zu 99% nicht.
Da jedes Display eine unterschiedliche Adresse hat, kann man diese auch auslesen. Dies geht am Besten mit einem kleinen Sketch:
In jedem Sketch werden alle möglichen Adressen versucht auszulesen. Antwortet ein angeschlossenes z.B. Display mit seiner Adresse, wird diese am Seriellen Monitor angezeigt.
Der Sketch
Hier nun ein kleiner Sketch:
// lcd-2x16a.ino
#include <Wire.h> // Wire Bibliothek einbinden
#include <LiquidCrystal_I2C.h> // Vorher hinzugefügte LiquidCrystal_I2C Bibliothek einbinden
LiquidCrystal_I2C lcd(0x27, 16, 2); // "0x27" ist die Adresse vom 2zeiligen Display
// Hier wird festgelegt um was für einen Display es sich handelt.
// Hier ist es eines mit 16 Zeichen in 2 Zeilen und der HEX-Adresse 0x27.
// Für ein vierzeiliges I2C-LCD verwendet man den Code "LiquidCrystal_I2C lcd(0x3F, 20, 4)"
void setup()
{
lcd.init(); //Im Setup wird der LCD gestartet
lcd.backlight();
//Hintergrundbeleuchtung einschalten (lcd.noBacklight(); schaltet die Beleuchtung aus).
}
void loop()
{
lcd.setCursor(0, 0);
// Hier wird die Position des ersten Zeichens festgelegt.
// Es bedeutet (0,0) das erste Zeichen in der ersten Zeile,
// da der Computer bei "0" anfängt zu zählen ....
lcd.print("abcdefghijklmnop"); // Erste Zeile mit 16 Zeichen gefüllt
lcd.setCursor(0, 1);// In diesem Fall bedeutet (0,1) das erste Zeichen in der zweiten Zeile.
lcd.print("01234567890"); // Zweite Zeile mit 11 Zeichen gefüllt
lcd.setCursor(12, 1);// Hier bedeutet (12,1) das zwölfte Zeichen in der zweiten Zeile.
lcd.write(0xE1); // ae = ä
lcd.write(0xEF); // oe = ö
lcd.write(0xF5); // ue = ü
lcd.write(0xE2); // scharfes s = ß
}

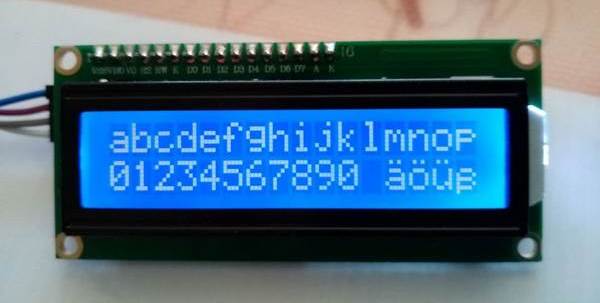

2 x 16 Zeichen mit deutschen Umlauten

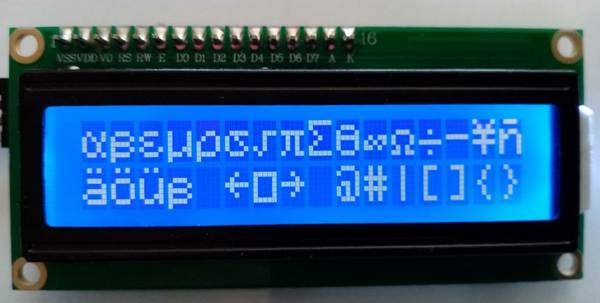

Griechische, mathematische (∑) und elektronische Zeichen, wie z.B. µ und Ω
