Taster und Schalter auslesen
| Bastelseite Display + Antriebe Sensoren C++ | |
Ein Taster schließt nur für den Moment des Drückens den Stromkreis. Im Bild links sind die zwei Messingfarbenen Lötfahnen gut sichtbar. Als Beispiel für einen Taster sei hier eine Türklingel angeführt.
Ein Schalter hingegen hat stattdessen mindestens zwei Schaltstellungen, die z.B. über einen Kippschalter betätigt werden. Beispiel: ein Lichtschalter - aus oder ein.

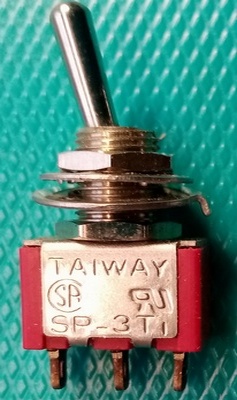

Im Bild rechts der Schalter hat drei Anschlüsse: der mittlere Pin hat Kontakt z.B. zum linken Pin. Nach dem Umschalten hat er Kontakt zum rechten Pin.

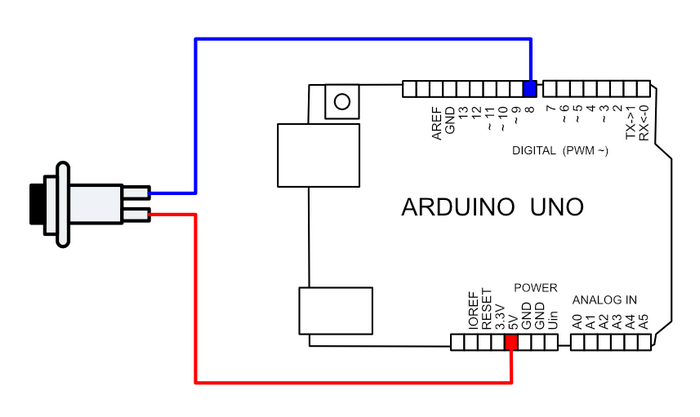

Der Anschluss des Tasters
Der Taster hat zwei Anschlüsse. Hier ist es unerheblich, welcher wo angeschlossen wird. Ein Pin geht an +5 Volt und der andere Anschluss an Pin 8 vom Arduino.
Der Anschluss des Schalters
Der Schalter hat drei Anschlüsse. Die beiden äußeren gehen an +5 Volt und an GND. Der mittlere Anschluss kommt an Pin 8 vom Arduino.
Zur Vermeidung von falschen Ergebnissen habe ich noch einen Widerstand mit 15 KΩ eingebaut.
Der Sketch
Entsprechend verhält es sich beim Schalter: nach dem Umschalten ändert sich der Impuls auf Dauer - bis zum erneuten Umschalten.
Beide Varianten können mit dem gleichen Sketch getestet werden.
// Testschaltung für einen Taster zwischen + und Pin 8
// Testschaltung für einen Schalter zwischen + und GND an Pin 8
// mit einem Widerstnd von 15k
const int eingang = 8; // Taster oder Schalter auf Pin 8
int abfrage = 0;
void setup ()
{
Serial.begin(9600);
pinMode(eingang, INPUT);
Serial.println(" Start ....................");
Serial.println(" ");
}
void loop ()
{
abfrage = digitalRead(eingang);
if (abfrage == HIGH)
{
Serial.println("HIGH");
}
else
{
Serial.println("LOW");
}
}
Ausgabe über den seriellen Monitor
Die Ausgabe erfolgt über den seriellen Monitor. Je nach Taster / Schalter erscheint: "LOW" oder "HIGH".
Öffnet den obigen Sketch dazu in einem eigenen TAB: taster-schalter.ino
