Der Elko
... kann die elektrische Ladungen bzw. elektrische Energie speichern. Sie puffern Versorgungsspannungen bei auftretenden Lastspitzen in digitalen Schaltungen und dienen als kleine Energiespeicher.
Anschlüsse und Polarität
Jeder Elko hat zwei Anschlüsse. Bei gepolten Elektrolytkondensatoren ( auch nur Elkos genannt) ist dringend auf die Polarität zu achten!
Als Radialer Elko wird er bezeichnet, wenn die Anschlüsse beide an der gleichen Seite sind: ⊕ = Plus = Anode = längeres Anschlußbeinchen und Θ = Minus = Kathode = kürzeres Anschlußbeinchen
Der Axiale Elko hingegen hat auf jeder Seite einen Anschluß. Auch hier gilt: ⊕ = Plus = Anode und Θ = Minus = Kathode
Auf der Plus Seite ist eine Einkerbung, die rund um den Elko verläuft. Quer über den Elko ist ein Pfeil mit Minus aufgedruckt. Der Pfeil zeigt die Minusseite an.
Schaltzeichen eines Elko
Formelzeichen und Maßeinheit
Formelzeichen: "C"
Maßeinheit: "F"
Die Kapazität hat als Formelzeichen das große "C", von Capacity. Die Maßeinheit ist das "F" für Farad. (ohne H)
Gewöhnliche Kapazitäten reichen von picoF bis F
| 1 pF | pico | = | 0,000_000_000_001 F |
| 1 nF | nano | = | 0,000_000_001 F |
| 1 µF | micro | = | 0,000_001 F |
| 1 mF | milli | = | 0,001 F |
| 1 F | Farad | = | 1 F |
Bauformen und Polarität
Axialer Elko

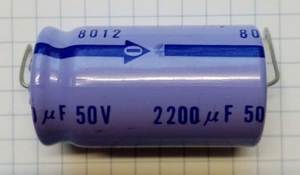

Links die Einkerbung für ⊕ und der Pfeil mit Θ

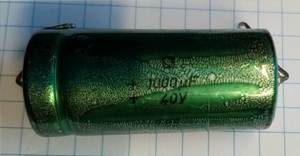

Links die Einkerbung für ⊕

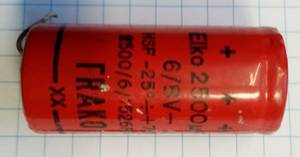

Rechts die Einkerbung für ⊕ und ein umlaufender Ring für Θ

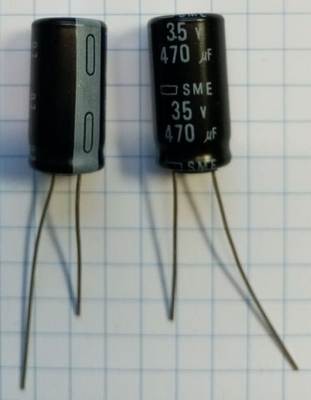

Radialer Elko
Im Bild ganz rechts (Radialer Elko) ist deutlich zwei mal das farblich unterlegte Minuszeichen Θ zu erkennen. Es weist außerdem auf den kürzere Anschluss Θ.
Nennspannung
Ein weiterer wichtiger Punkt ist die Nennspannung auf dem Elko: ich bezeichne dies als seine maximale "Belastbarkeit" der Spannung! Es kann alles gut gehen, meist verabschiedet sich der Elko bei zu hoher Spannung oder auch bei vertauschtem Anschluss mit einem lauten Knall, Explosion oder bis hin zum Brand!
Es empfiehlt sich immer eine höhere Nennspannung zu verwenden als benötigt wird.
Mehr über Elkos gibtes unter : https://de.wikipedia.org/wiki/Elektrolytkondensator
