Der Schalter
... ist ein Schaltelement für langfristige Stromzuführung
Anschluß und Polarität
Schalter besitzen 2 und mehr Anschlüsse, je nach Ausführung. Polarität haben sie keine.

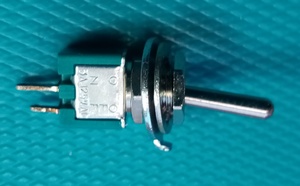

Ein Schalter hat z.B. die Aufgabe einen oder mehrere Stromkreise gleichzeitig zu Schließen oder zu Öffnen. Dies geschieht durch Umschalten einer Wippe oder Drehbewegung. Dadurch wird die Funktion ausgelöst

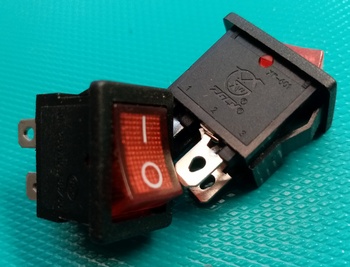

Beispiele hierfür sind Lichtschalter (Wippe) oder im Auto (Drehschalter). Es gibt eine Fülle an Varianten: Schiebe-, Druck-, Dreh-, Stufendreh-, Kipp-, Schlüssel-, End-, Schnur- und Wippschalter.
Schalter werden nach ihrer Funktion bei Betätigung unterschieden:
Ferner können die Schalter mehrere Ebenen gleichzeitig auslösen:
entweder verschiedene Stromkreise oder unterschiedliche Spannungen.

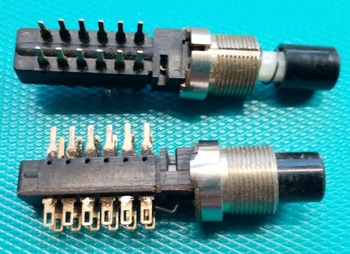

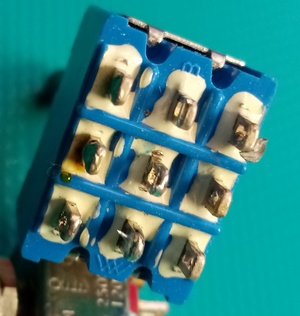

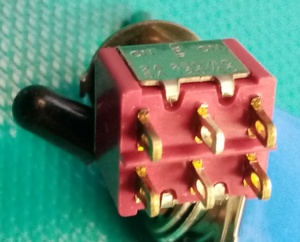

Schalter gibt es auch noch in mehrpoligen Ausführungen. z.B. rechts im Bild ein "4xUM", ein 4-poliger Umschalter.
Schalter-Stellungen
Schalter können schalten (Dauerbetrieb) oder in Kombination mit Taster (Kurzzeitiger Betrieb) beides wahlweise ausfüren. Schalter gibt es in 2 und auch in 3 Schaltstellungen.
es bedeutet:
EIN = Dauer einschalten
AUS = Dauer ausschalten
[EIN] = kurzzeitiger Taster ein, nach Loslassen wieder Rücksprung in Nullstellung.

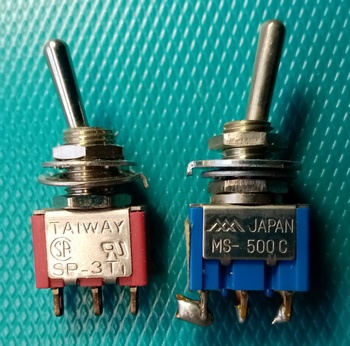

Schalter mit 2 Stellungen
| EIN - AUS | Ein- oder Ausschalter | |
| EIN - EIN | Wechsler | |
| EIN - [EIN] | Einschalter oder kurzzeitig Taster |

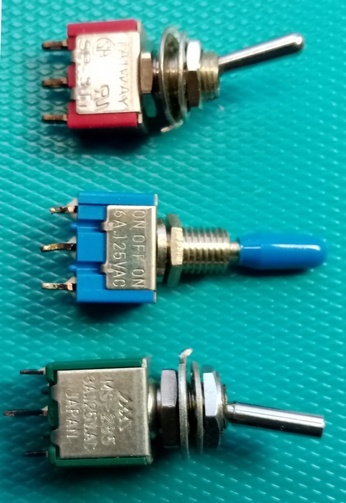

Schalter mit 3 Stellungen
| EIN - AUS - EIN | Einschalten, Mittelstellung kein Kontakt, Einschalten | |
| EIN - AUS - [EIN] | Einschalten, Mittelstellung = 0, Taster | |
| [EIN] - AUS - [EIN] | Taster, Mittelstellung kein Kontakt, Taster |
Drehschalter

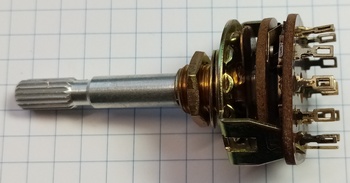

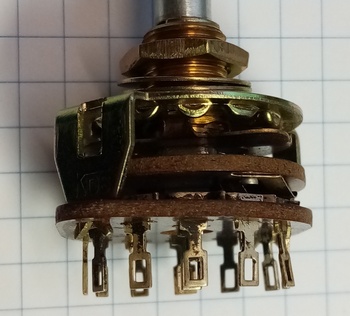

Drehschalter haben eine Ebene, jedoch mehrere Möglichlkeiten zum Schalten. So wird dieser Schalter z.B. "1 x 11" benannt. Dies bedeutet eine Ebene und 11 Schaltausgänge.
Stufen-Drehschalter

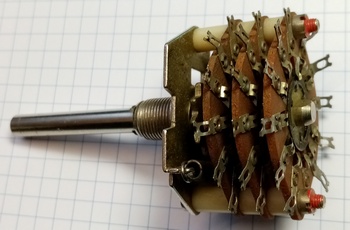

Stufen-Drehschalter haben mehrere Ebenen, so wie ein mehrfacher Drehschalter. So wird dieser Schalter z.B. "3 x 11" benannt. Dies bedeutet drei Ebenen mit je 11 Schaltausgängen.
Hier gibt es eine ganze Weile etwas zum Löten! Immerhin sind es 36 Lötstellen!

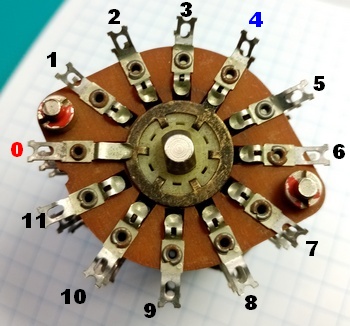

Im mittleren Bild sieht man sehr schön den Eingang "0" in rot und den durch den Ring mit der Schaltnase angesteuerten Ausgang "4" .

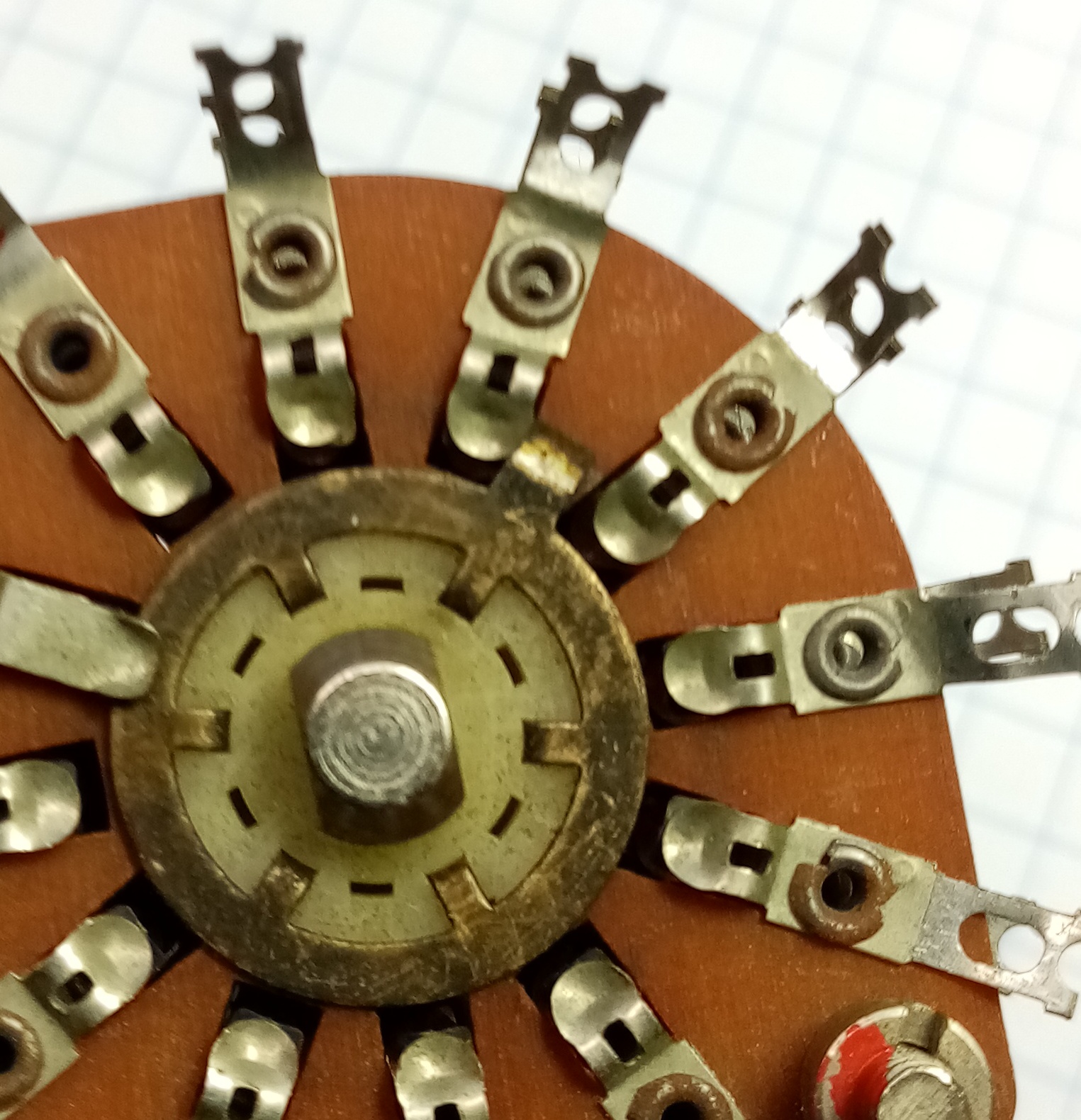

Im rechten Bild ist der Ring mit seiner Schaltnase zwischen den Kontakten sehr gut zu erkennen.
Endschalter
Endschalter werden an Druckern, 3D-Druckern und anderen Maschinen benötigt, an denen motorisch angetriebene Wellen die Teile bewegen. Endschalter dienen dann zur Sicherheit, daß der Vorgang abgebrochen wird oder ein anderer Vorgang dadurch ausgelöst wird.

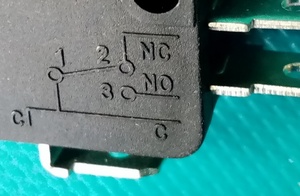

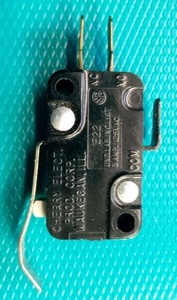

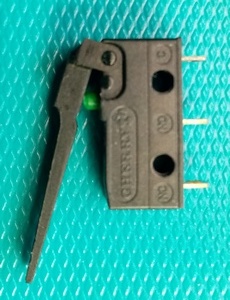

Die Bezeichnungen bedeuten "NC" = normally closed, "NO" = normally open, und "COM" steht für common. Im Ruhezustand ist ein Kontakt geschlossen = "NC" und der andere ist geöffnet = "NO". Der gemeinsame Mittenanschluss des Umschalters ist der "COM".

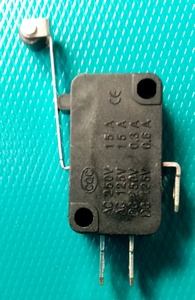

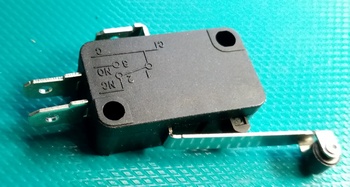

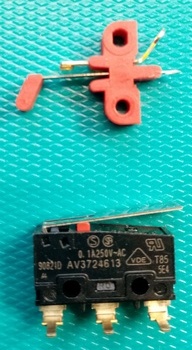

Diverse Endschalter mit Rollen, Schleifern und Bügel.
