Vor-Widerstand

Formelzeichen: R
Einheit: Ω = Ohm


Jedes Bauteil, z.B. eine LED (Leuchtdiode) benötigt eine andere kleinere Spannung als meist vorhanden ist.
So wird ein Widerstand der LED vorgeschaltet = ein Vor-Widerstand.

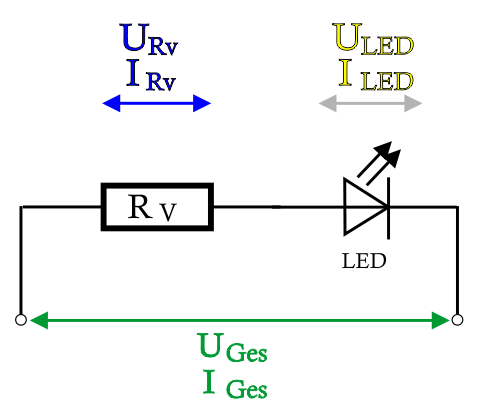

Es muss über den Widerstand der Rest der Betriebsspannung (U Ges) gedrosselt werden. Die Spannung an Rv ist das Ergebnis von U Ges abzüglich der LED-Spannung (U LED)
U Rv (Spannung am VorWiderstand) = U Ges (Betriebsspannung) - U LED (Spannung der LED)
Somit wäre die Spannung an Rv festgelegt: U Rv = U Ges - U LED


Da die Stromstärke im geschlossenen Stromkreis überall gleich ist, liegt diese gleiche ebenso am Vor-Widerstand an.

  I Ges = I Rv = I LED

Somit ist auch die Stromstärke des Vorwiderstandes festgelegt.


Über das Ohmsche Gesetz wird noch der Wert des Widerstandes berechnet.

  R = U / I


Empfehlenswert ist noch die Verlustleistung an Rv zu berechnen.
Die Leistung P ergibt sich aus der Multiplikation von Spannung U und Stromstärke I.
P v ( Leistung vom VorWiderstand) = U v (Spannung an R ) * I (Stromstärke)

  Pv = Uv / I


Hier gibt es einen Vor-Widerstands-Rechner und hier noch einen Superlativer Vor-Widerstands-Rechner für mehrere LEDs nach Wahl!
