OpenSCAD - Abstandshalter im Eigenbau

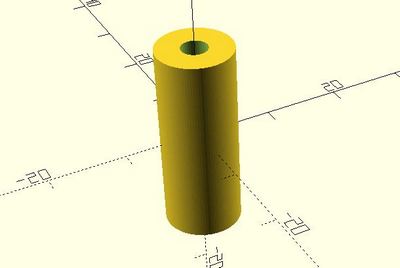

Ein normaler Abstandshalter

Ein Abstandshalter mit festen Maßen wurde benötigt, um ein Holzbrett mit Abstand zur Wand anzuschrauben.

Als Erstes wird ein Zylinder mit den Maßvorgaben für den Aussendurchmesser (d = 10) und die Länge (h = 25)erstellt.

Davon wird mit "difference" der zweite Zylinder (h = 25.5 und D = 3.5) abgezogen. Der innere Zylinder ist um 0.5 länger gewählt, damit er sicher beide Seiten sauber "ausschneiden" kann

Probiere es einmal aus mit beiden gleichen Höhen!

//  Abstandshalter   a_halter.scad

$fn = 100; // Der Wert 100 reicht vollkommen aus :)

difference() {
    cylinder(h = 25, d = 10, center = true);
    cylinder(h = 25.5, d = 3.5, center = true);
}

Kopiere den Script und probiere es doch aus!

Der variable Abstandshalter

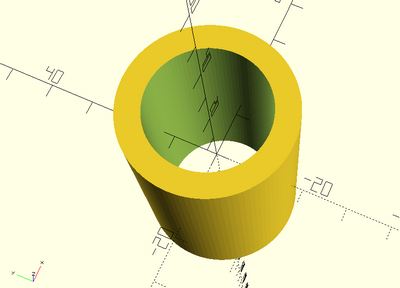

Der variable Abstandshalter im Bild.

Hier wird es noch einfacher: es werden nur noch als Variable die Vorgaben eingetragen und der Scrípt gestartet!

//  Abstandshalter   a_halter_v.scad

$fn = 100; // Der Wert 100 reicht vollkommen aus :)

d_aussen = 35; // Aussendurchmesser
d_innen = 25;  // Innendurchmesser
hoehe = 50;    // Hoehe

difference() {
    cylinder(h = hoehe, d = d_aussen, center = true);
    cylinder(h = hoehe + 0.5, d = d_innen, center = true);
}

Kopiere den Script und probiere es doch aus!
