Übersicht der Elektronischen Bauteile


Bastelseite Bauteile Formeln Grundlagen


Übersicht meiner verwendeten Bauteile

Da es in der Elektronik sehr viele unterschiedliche Bauelemente gibt, führe ich in meiner Übersicht nur die von mir verwendeten Bauteile auf:


▶ Dioden

Die Diode wirkt als Rückschlagventil.


▶ Widerstände

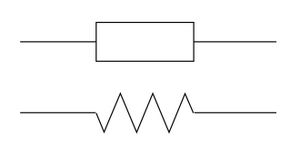

Widerstände haben einen festen, nicht veränderbaren Wert.


▶ Potentiometer

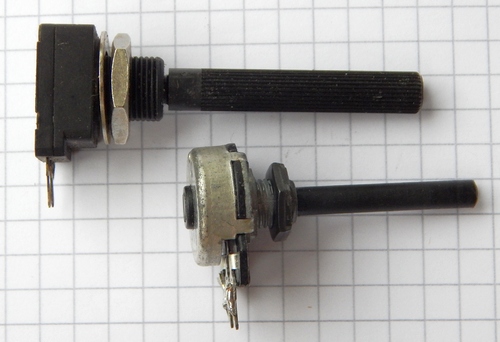

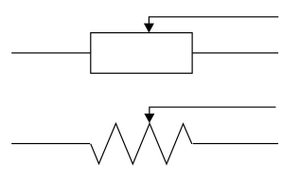

An Potis kann der Wert stetig geregelt werden


▶ Trimmer

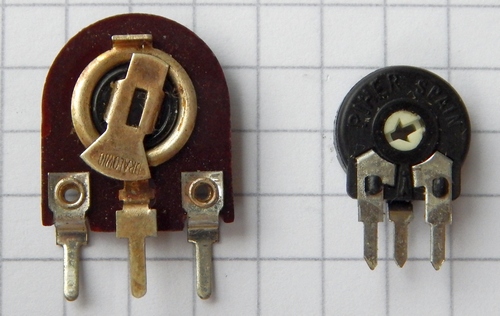

Trimmer sind wie einstelbare Widerstände


▶ LDR

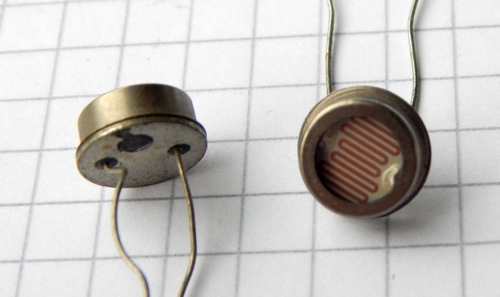

Der LDR, ein lichtabhängiger Widerstand, verändert mit Lichteinfall seinen Wert.


▶ Lampe

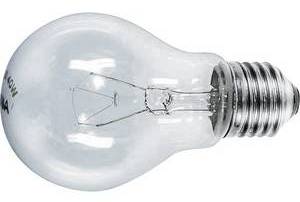

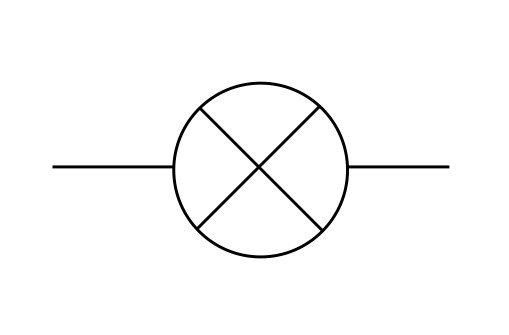

Die Glühlampe besitzt einen Glühfaden, der unter Strom leuchtet und heiß wird.
Die meiste Energie wird in Wärme umgewandelt


▶ LED

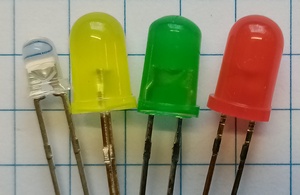

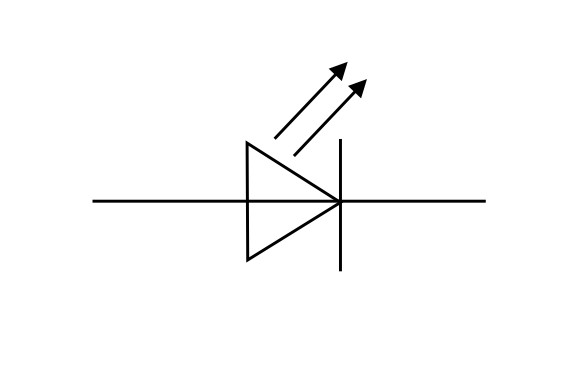

Die Leuchtdiode (LED) gibt es mittlerweile in vielen Farben und Größen.


▶ Taster

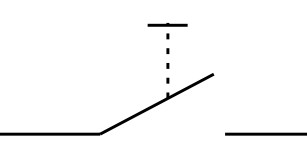

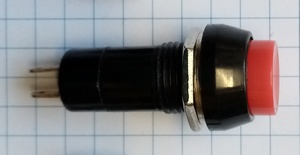

Ein Taster schließt kurzzeitig einen Stromkreis
Beispiel: Türklingel


▶ Schalter

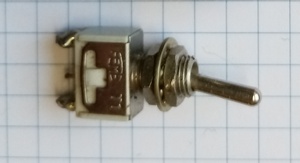

Ein Schalter schließt oder öffnet bei Betätigung den Stromkreis
Beispiel: Lichtschalter


▶ Relais

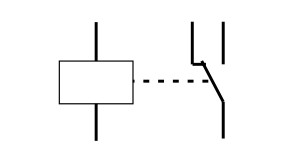

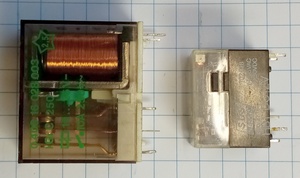

Ein Relais ist ein elektrisch betriebener Schalter


▶ Transistor

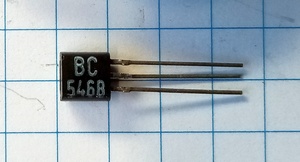

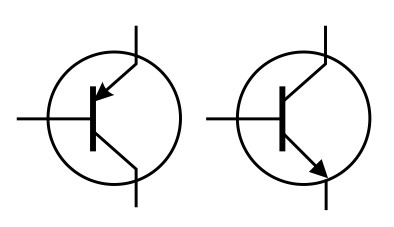

Ein Transistor ist ein elektrisch regelbarer Schalter/Dimmer.


▶ Kondensator

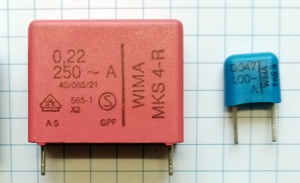

Ein Kondensator glättet frequente Spitzen


▶ Elektrolyt-Kondensator

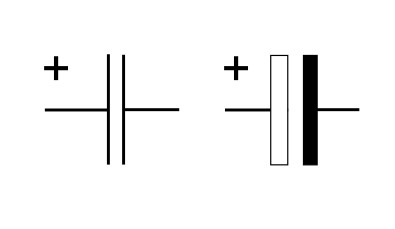

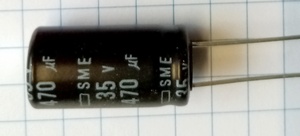

Ein Elektrolyt-Kondensator glättet Spannungsspitzen und dient ebenso als kleiner Puffer für Spannungen


▶ IC

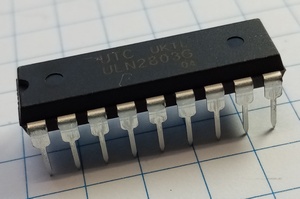

Ein IC (= Integrierter Schaltkreis) beinhaltet sehr viele Bauteile in sich.


▶ Festspannungsregler

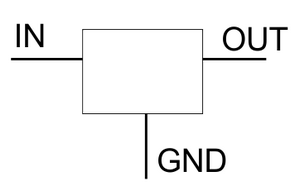

Ein Festspannungsregler erzeugt aus einer höheren Eingangsspannung eine niedrigere ständig gleichbleibende Spannung.


▶ Gleichrichter

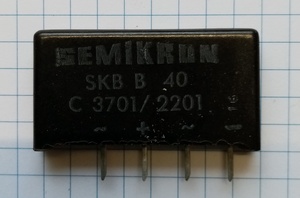

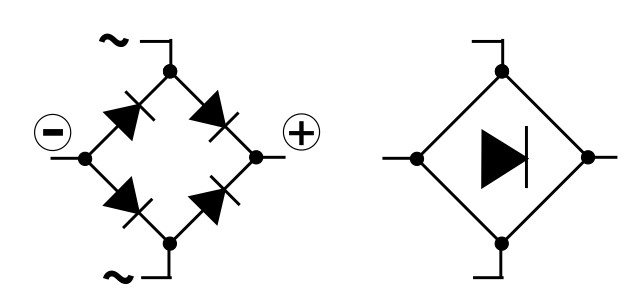

Ein Gleichrichter macht aus Wechselspannung eine Gleichspannung. Dies geschieht über vier Dioden - daher auch das Schaltzeichen.


▶ Transformator/Trafo

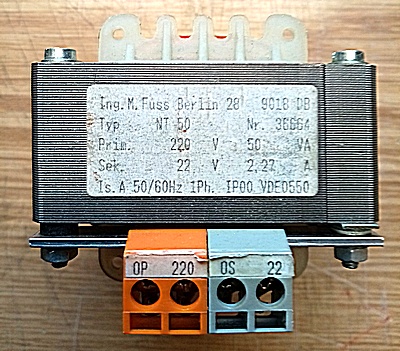

Trafos geben eine niedrigere Spannung ab, als eingegeben wird. Dadurch haben wir statt 220 Volt eine für uns ungefährlichere Spannung von z.B. 12 Volt


▶ Bauteiletester

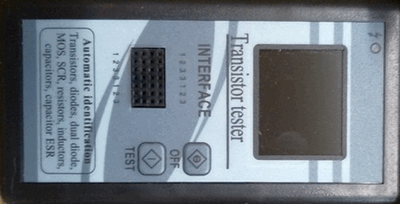

Ein unverzichtbares Messgerät zum kleinen Preis!

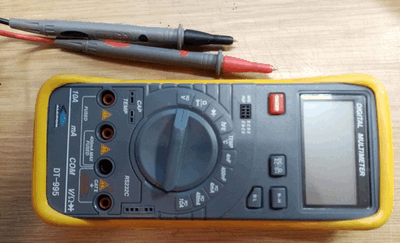

Digitales Messgerät

Darf in keiner Werkstatt fehlen!

Und hier eine ausführliche Anleitung zum Umgang mit einem Digital-Messgerät: (Conrad erklärt)




Weiterführende Links

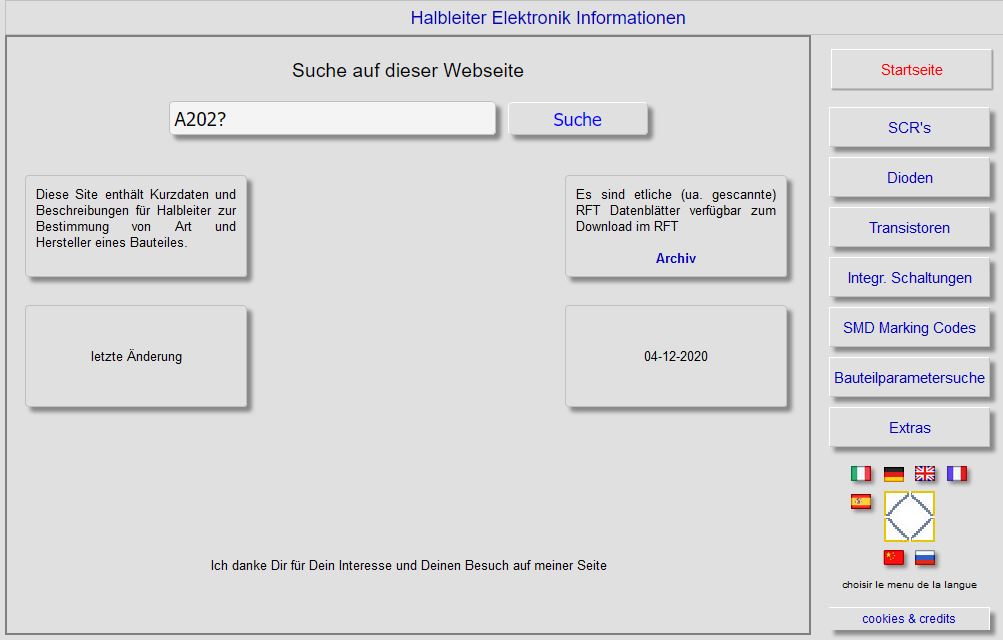

Halbleiter-Datentabellen:   www.web-bcs.com
